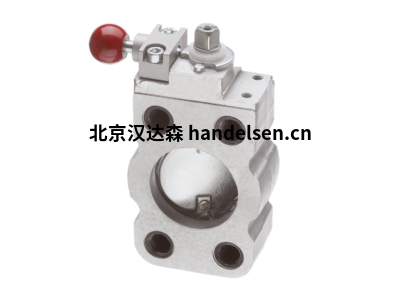

HYTORC 截止阀

HYTORC 的截止阀主要设计用于泵吸入管，基本版本具有SAE安装面，其连接尺寸符合SAE-Norm J518 - 3000 psi。



主要特点：由于SAE安装面内的夹紧螺栓，截止阀在释放管道或柔性管道连接器后只需保持安装在关闭端。



截止阀的内口径尺寸随着制动盘和开关轴的横截面量而增加，因此自由横截面等于公称直径。制动盘和开关轴设计用于防止油流旋转。自动接合的锁杆在所有开关位置确保在所有开关位置停止。锁杆锁定在不可拆卸的固定开关盘中，因此即使没有变速杆，截止阀也会被阻止。



各种附加法兰和部件允许直接固定在油箱（T型法兰）或并入管道（螺纹衬套）中。由于侧凹槽（Ø 0），截止阀可以安装在法兰之间。或者，可以用额外的螺钉固定重型（长）吸入管。截止阀可以配备一个终端开关，该开关由不可拆卸的固定开关盘驱动。



技术数据

吸入管截止阀 NG 32-125 – SAE 11/4-5” – ND 16



具有相应公称直径的明流的允许工作压力：



16.0 bar - 表压

0.7 巴 - 负压

4.0 巴 - 压差

关闭截止阀允许温度范围：-20°C 至 +80°C



基本材料：



表壳和变速杆 – 铝

密封件 – 丁腈橡胶

其他零件 – 镀锌钢



HYTORC AB 16 S 32

HYTORC AB 16 S 40

HYTORC AB 16 S 50

HYTORC AB 16 S 63

HYTORC AB 16 S 80

HYTORC AB 16 S 100

HYTORC AB 16 S 125

HYTORC AB 16 S 32-T

HYTORC AB 16 S 40-T

HYTORC AB 16 S 50-T

HYTORC AB 16 S 63-T

HYTORC AB 16 S 80-T

HYTORC AB 16 S 100-T

HYTORC AB 16 S 125-T

HYTORC AB 16 S 32 - 50-H

HYTORC AB 16 S 63 - 125-H

HYTORC AB 16 S 32 - 63-B

HYTORC AB 16 S 80 - 125-B

HYTORC AB 16 S 32 - 50-E

HYTORC AB 16 S 63 - 125-E

HYTORC AB 16 S 32 - 50-E-S

HYTORC AB 16 S 63 - 125-E-S

HYTORC 技术的液压产品用于世界各地工业设施的建设和维护。它们因其优质的品质和极长的使用寿命而脱颖而出。除了定制的高压液压泵外，HYTORC 的产品系列还具有大量用于液压系统的组件。



其中包括：



截止阀

补偿

止回阀

先导式止回阀

轨距

手动阀

截止阀

泄压阀

SAE 法兰

联轴器

拉杆
